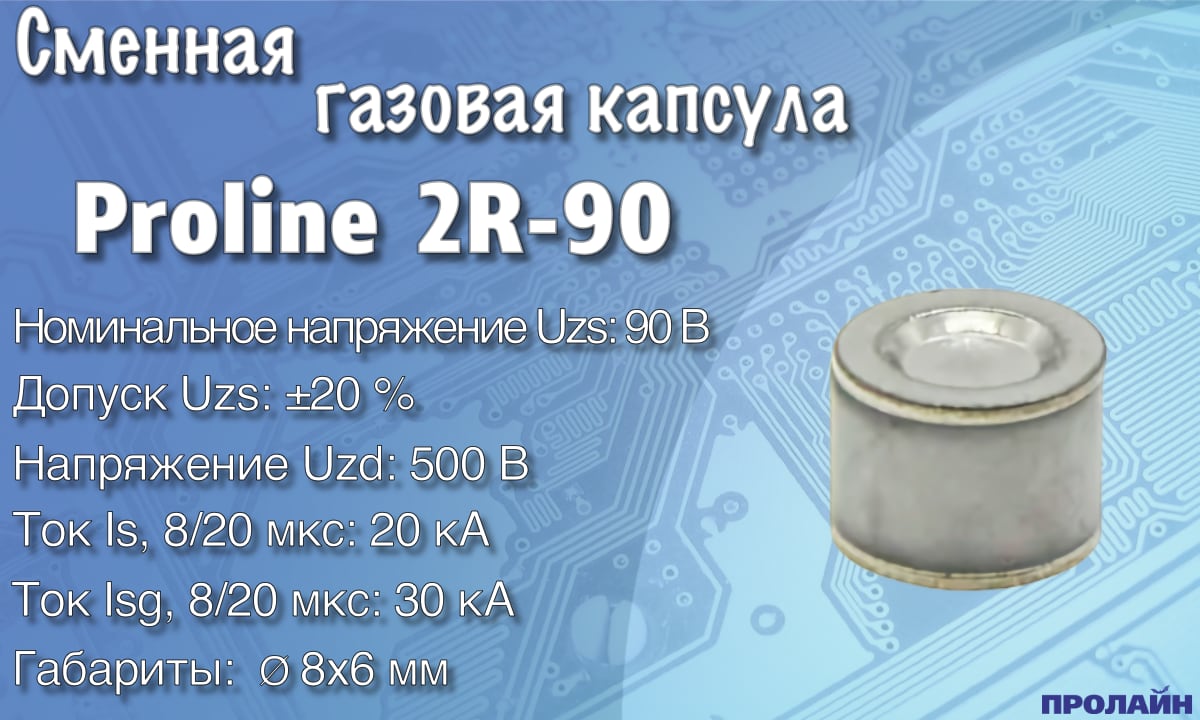

Газовая капсула 2R-90

О товаре

Газовая капсула 2R-90 - предназначена как сменный модель для грозоразрядников с газовой капсулой и применяется для защиты устройств радиосвязи от разницы электрических потенциалов, возникающих во время грозы и способных вывести оборудование из строя. Грозоразрядник с газовой капсулой предназначена для защиты антенных радиопередающих и радиоприемных трактов от прямых и наведенных разрядов молнии и импульсных перенапряжений. Предлагаемый модуль грозозащиты часто встречается на рынке под различными названием. Устройство является многоразовым: грозозащита может срабатывать не один раз. В случае выхода газоразрядника из строя, газонаполненную капсулу 2R-90 можно самостоятельно заменить. Для этого сбоку корпуса грозоразрядника располагается защитный винт, открывающий доступ к газоразрядному элементу - газовой капсуле.

Как это работает?

Газовые капсулы можно рассматривать как быстродействующие переключатели, проводящие свойства которых быстро меняются при пробое. Грозоразрядник работает по следующему принципу: в нормальных условиях прибор пропускает ВЧ-сигнал насквозь и практически не вносит потерь в линию связи (вносимые потери менее 0,15 дБ). При возникновении в линии критического напряжения газоразрядник замыкает цепь, в результате чего ток перегрузки направляется на боковой отвод, опасный ток по кабелю отводится на землю, а грозозащита возвращается в исходное состояние покоя. Другими словами когда разница напряжений на проводниках превышает напряжение пробоя (Uzs), между разделенными газом электродами возникает проводящая плазменная дуга; ионизация газа повышает проводящие характеристики капсулы; импульсный ток отводится, не повреждая подключенное к антенно-фидерному тракту оборудование. Использование газовой капсулы 2R-90 позволяет обеспечить защиту от скачков напряжения и тока, которые возникают естественным путем (молния, электростатический разряд) или искусственным (при индукционных нагрузках, во время включения/выключения устройств). При выходе из строя газонаполненный элемент 2R-90 может быть заменен самосточятельно: для этого необходимо извлечь винт со шлицем под плоскую отвертку из корпуса устройства. Представленный модуль с газовой капсулой работает в диапазоне частот 0–2500 ГГц и имеет волновое сопротивление 50 Ом. Применение стандартного сопротивления обеспечивает высокое качество передачи без рассогласования электрических параметров.

Внимание! Грозозащита может функционировать только при подключенном кабеле заземления. Если вы не подсоедините устройство к шине заземления, оно будет бесполезно и не сможет защитить ваше оборудование от перегрузки во время грозы! Также учитывайте, что газоразрядник не способен защитить оборудование от прямого попадания молнии в уличную антенну и служит только для защиты от статического заряда. Для защиты от прямого попадания молнии необходимо использовать громоотвод и УЗИП.

Рекомендации по подключению - В общем случае для надежной защиты активного радиоустройства, подключенного к уличной антенне, рекомендуется использовать два экземпляра грозозащиты, установленные на разных концах кабельной трассы. Другими словами, рекомендуется установить один модуль защиты на стороне антенны, а другой — на стороне активного устройства. Для регионов со сниженным риском гроз допускается использование грозозащиты в единственном экземпляре. Благодаря малому весу (всего 132 г) модуль не создает излишней нагрузки на монтажные конструкции, а компактные габариты позволяют установить его практически в любой среде.

Газовая капсула 2R-90 может быть использована в модулях грозорзащиты F-GD-2.5; TNC-GD-2.5; SMA-GD-2.5.

Особенности

• Волновое сопротивление 50 Ом
• Номинальное напряжение Uzs: 90 В
• Допуск Uzs: ±20 %
• Напряжение Uzd: 500 В
• Ток Is, 8/20 мкс: 20 кА
• Ток Isg, 8/20 мкс: 30 кА
• Диэлектрическое сопротивление ≥5000 МОм
• Диапазон частот DC 2.5 ГГц
• Потери ≤0,20 дБ
• Пик мощности 200Вт
• Габариты: Ø 8х6 мм

Технические характеристики

Комлпектация

• Газовая капсула - 1 шт.
