Радиоудлинитель дальнего радиуса действия ALCON CT-77SS

Описание радиоудлинителя ALCON CT-77SS:

Радиоудлинитель ALCON CT-77SS предназначен для удлинения (переноса) линии АТС по радиоканалу на большие расстояния с сохранением полного спектра услуг, предоставляемых АТС (передача речи, данных, сервисные функции). В состав радиоудлинителя входит базовая станция (Base station), к которой подключается линия АТС, и абонентская станция (Remote station), обеспечивающая интерфейс телефонной линии в месте расположения абонентского телефонного оборудования — телефонного аппарата, факса, мини-АТС, системы сбора и обработки данных. Радиоудлинитель ALCON CT-77SS позволяет наращивать число абонентских станций до 4 шт. или мобильных трубок ALCON CT-3Н, а также создавать многобазовую систему, содержащую до 3-х базовых станций с разными ID кодами.

Данное устройство ALCON CT-77SS является полным аналогом, а по некоторым показателям превосходит широко известное оборудование Радиоудлинитель WITEL-300 DATA от компании RCS в настоящее время снятого с производства. ALCON CT-77SS полностью идентичен по всей функциональности и превосходит по своим техническим характеристикам Радиоудлинитель WITEL-300 DATA.

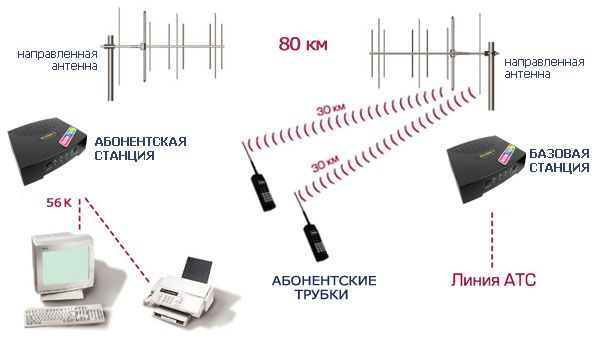

Для наращивания систем связи, построенных на основе радиоудлинителя модели ALCON CT-77SS, предусмотрена возможность поставок абонентских, базовых станций и носимых абонентских трубок отдельно. При стационарном использовании радиоудлинителя рекомендуется применение направленных антенн ALCON A2D.

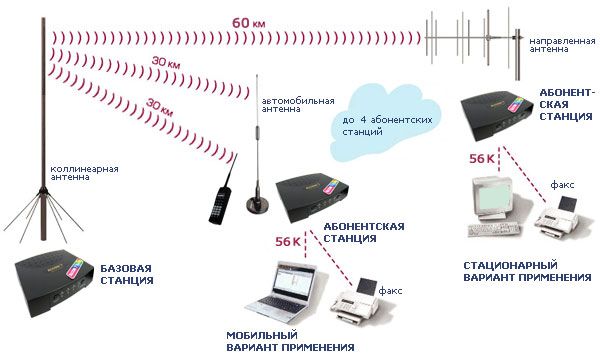

При автомобильном размещении абонентской станции рекомендуется применение антенн с круговой диаграммой направленности: ALCON ОА-2538 для базовой станции, ALCON A2M для абонентской станции.

Радиоудлинитель ALCON CT-77SS обеспечивает:

• Подключение к абонентской станции любого телефонного аппарата, факса, модема, мини-АТС;
• Построение многоабонентной системы с тональным донабором к конкретному абоненту (до 4 абонентов);
• Передачу данных со скоростью до 56 кбит/с;
• 100% защиту от несанкционированного доступа по радиоканалу;
• Имеет эффективную систему шумопонижения;
• Параметры интерфейса телефонной линии соответствуют международным стандартам.

Назначение радиоудлинителя ALCON CT-77SS:

Радиоудлинитель ALCON CT-77SS предназначен для передачи речи и данных по радиоканалу на большие расстояния с эмуляцией стандартной телефонной линии на каждой стороне канала связи. Это позволяет использовать для передачи и приема информации стандартное абонентское телефонное оборудование - телефонный аппарат, факс, модем. В состав комплекта входит реверсная базовая станция (Base station) и абонентская станция (Remote station). Каждая из станций формирует интерфейс стандартной телефонной линии. К базовой станции можно подключить до 4 абонентских станций или переносных трубок ALCON CT-3.

Радиоудлинитель ALCON CT-77SS так же, предназначен для переноса линии АТС по радиоканалу на большие расстояния с сохранением полного спектра услуг, предоставляемых АТС (передача речи, данных, сервисные функции). В состав радиоудлинителя входит базовая станция (Base station), к которой подключается линия АТС, и абонентская станция (Remote station), обеспечивающая интерфейс телефонной линии в месте расположения абонентского телефонного оборудования – телефонного аппарата, факса, мини-АТС, системы сбора и обработки данных. К базовой станции можно подключить до 4 абонентских станций или до 4 абонентских трубок ALCON CT-3. Для наращивания систем связи, построенных на основе радиоудлинителя, предусмотрена также возможность поставок абонентских станций ALCON CT-77SS (Remote station) и абонентских трубок ALCON CT-3 отдельно. При стационарном использовании радиоудлинителя рекомендуется применение направленных антенн ALCON DA-2538. При мобильном (автомобильный вариант) размещении абонентской станции рекомендуется применение антенн с круговой диаграммой направленности ALCON OA-2538 для реверсной базовой станции и ALCON A2M - для абонентских станции.

Функциональные возможности радиоудлинителя ALCON CT-77SS:

• Подключение к абонентской станции любого телефонного аппарата, факса, модема, мини-АТС;
• Построение многоабонентной системы с тональным донабором к конкретному абоненту (до 4 абонентов);
• 100% защиту от несанкционированного доступа по радиоканалу;
• Параметры интерфейса телефонной линии соответствуют международным стандартам.
• Обеспечение канала связи для передачи данных по протоколу V.34 со скоростью до 56 Кбод;
• Защита от несанкционированного доступа, основанная на специальном алгоритме идентификации абонентской станции при установке соединения по радиоканалу;
• Программирование параметров базовой станции для работы с различными типами АТС;
• Подключение к базовой станции до 4-х абонентских станций  — построение многоабонентной системы;
• Поддержка абонентской станцией многобазовой конфигурации (до 3-х базовых станций с разными ID кодами);
• Возможность выбора базовой станции при осуществлении исходящего звонка в многобазовой системе;
• Адресный вызов абонентской станции в многоабонентной системе тональным донабором номера;
• Переадресация вызова между абонентскими станциями;
• Программирование индивидуального номера абонентской станции в многоабонентной системе;
• Автосканирование рабочего диапазона частот с многоканальным доступом;
• Смена радиоканала для отстройки от помех;
• Регулировка и отображение уровня выходной мощности передатчика;
• Встроенная схема защиты приемопередатчика;
• Звуковая и световая сигнализация состояния основных узлов;
• Встроенное высокоэффективное устройство шумоподавления (компандер);
• Питание от сетевого блока;
• Эксплуатация в стационарном, мобильном и носимом вариантах;
• Возможность одновременно использовать в системе стациоарных блоков и мобильных трубок.

Рекомендации по установке радиоудлинителя ALCON CT-77SS:

Для получения надежной и качественной радиосвязи необходимо выполнить следующие основные требования: Между антеннами базовой и абонентской станций должно быть как можно меньше препятствий (идеальный вариант — прямая радиовидимость). Поэтому антенны следует располагать как можно выше над уровнем земли. В условиях плоского рельефа местности максимальная дальность прямой радиовидимости связана с высотами подъема антенн над уровнем земли соотношением:

где D — расстояние между антеннами в километрах; h1, h2 — высоты подъема антенн над уровнем земли в метрах. Чтобы оценить минимально необходимые высоты подъема антенн абонентской и базовой станций для достижения максимально возможной скорости передачи данных по радиоканалу на заданное расстояние, рекомендуется пользоваться приведенными ниже графиками. При этом следует учитывать, что графики построены для случая, когда неравномерность рельефа местности, а также высота возможных препятствий в месте максимального приближения траектории распространения радиоволны к поверхности земли не превышает 2-х метров.

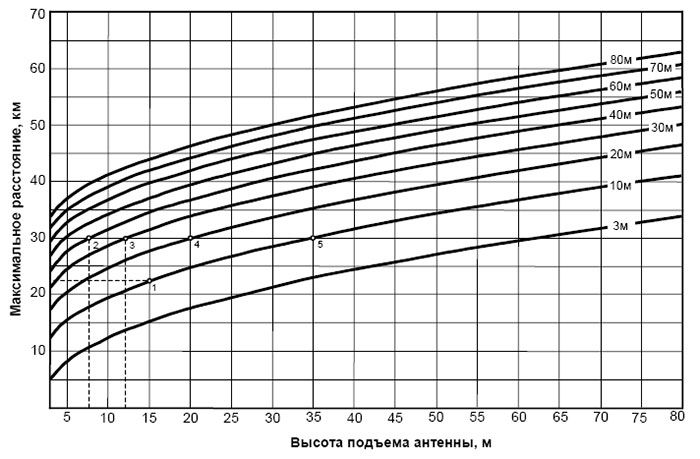

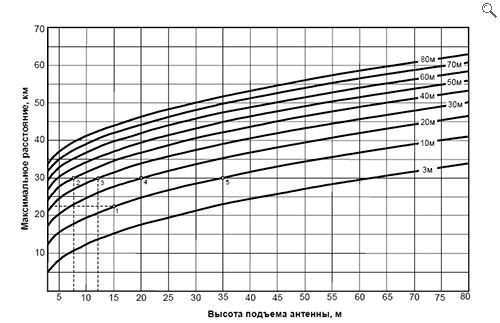

На рисунке приведено семейство кривых, каждая из которых устанавливает зависимость расстояния прямой радиовидимости от высоты подъема одной из антенн радиоудлинителя при фиксированной высоте установки второй антенны. Графики позволяют быстро оценить максимально возможное расстояние радиосвязи при заданных высотах подъема антенн базовой и абонентской станций или выбрать наиболее подходящие в конкретных условиях эксплуатации высоты установки антенн для обеспечения радиосвязи на заданное расстояние.

Комплект поставки радиоудлинителя ALCON CT-77SS:

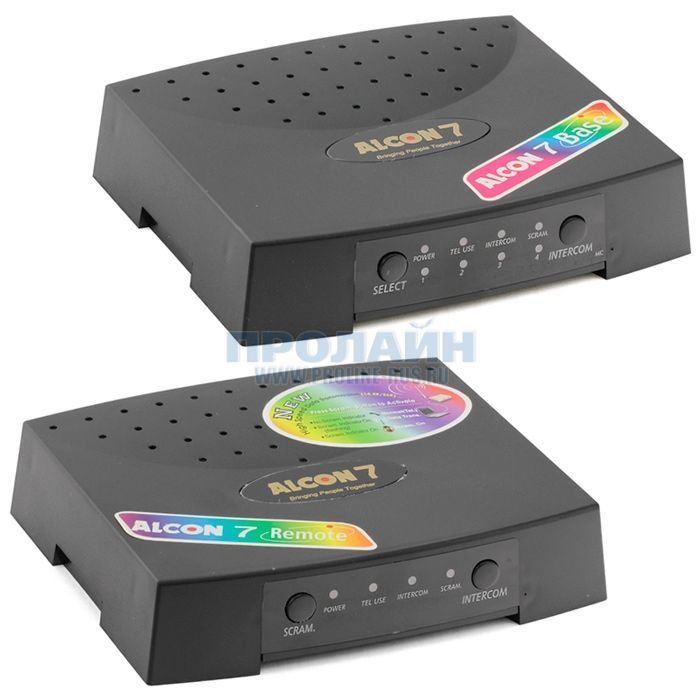

• Базовая станция ALCON CT-7 (Base station) - 1 шт.;
• Абонентская станция ALCON CT-7 (Remote station) - 1 шт.;

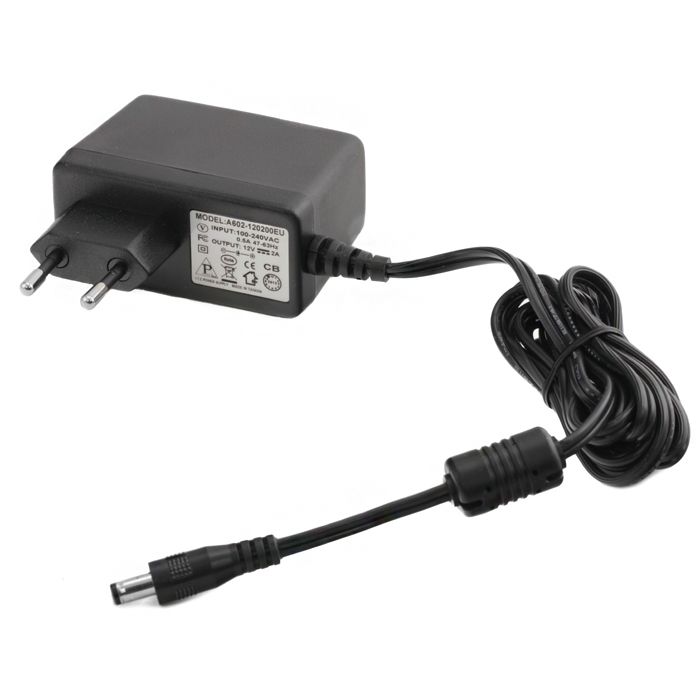

• Блок питания 220В - 2 шт.;
• Кабель телефонный соединительный - 2 шт.;

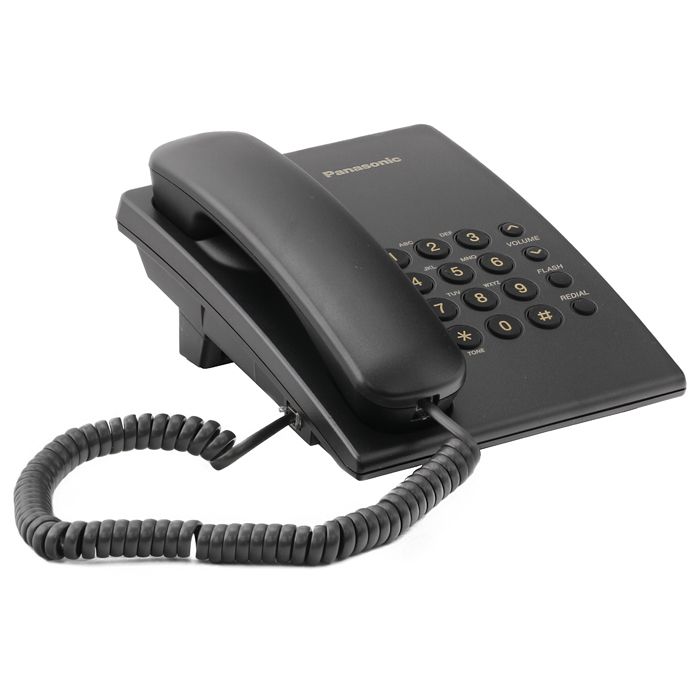

• Телефонный аппарат Panasonic - 1 шт.;
• Руководство по инсталяции и эксплуатации на русском языке - 1 шт.;
• Упаковка - 1 шт.

Дополнительно приобретаемые аксессуары радиоудлинителя ALCON CT-77SS:

• Абонентская станция ALCON CT-7 (Remote station);
• Носимая обонетская трубка ALCON CT-3;
• Антенна направленная ALCON DA-2538;
• Антенна с круговой диаграммой направленности ALCON OA-2538;
• Антенна автомобильная ALCON A2M;
• Грозозащита антенная ALCON AL-12;
• Грозозащита тедлефонной линии ALCON TL-12;
• Автомобильное зарядное устройство;
• Гарнитура;
• Кабель снижения (ассортимент).
