Разъемы и переходники – важный расходный материал для систем безопасности.
Описание и виды
Соединение совершается путём механического контакта проводников. Число контактов определяется назначением разъёма и может составлять от одного до нескольких десятков и даже сотен.
Для исключения возможности ошибочного соединения подавляющее большинство разъёмов конструируется в виде двух неодинаковых частей:
- розетки (гнездо)
- вилки (штеккер или штекер).
Розетка может быть соединена с вилкой, но соединение розетки с розеткой или вилки с вилкой невозможно. Деление конструктивных частей разъёма на розетку и вилку достаточно условно, общее правило такое — розеткой всегда именуется менее подвижная часть разъёма. Например, если одна часть укреплена на стене, а другая на подвижном проводе, то стенная часть будет розеткой, проводная — вилкой. Наиболее распространена ножевая конструкция контактов. Одна сторона контакта представляет собой металлический цилиндрический либо ножеобразный штырь, который плотно входит в металлическое контактное гнездо, образуя надёжное электрическое соединение. В среде электротехников и электронщиков:
- для части разъёма, содержащую штырьки, устоялось название «папа»
- для части с гнёздами — «мама».
Изредка встречаются разъёмы, у которых обе части имеют как гнёзда, так и штыри; такие разъёмы называют «гермафродитами».
История
- Пеpвый pадиочастотный соединитель (UHF connector) был создан E.C. Quackenbush из AmericanPhe-nolicCo (позднее компания Amphenol) в начале 40-х годов.
- В 1958 г. J. Cheal из Bendix Research Laboratory (США) pазpаботал пеpвый миниатюpный соединитель с пpедельной частотой 10 ГГц для системы активного доплеровского радара (с pабочей длиной волны 5,5 см). Этот соединитель получил название BRM (Bendix Research Miniature).

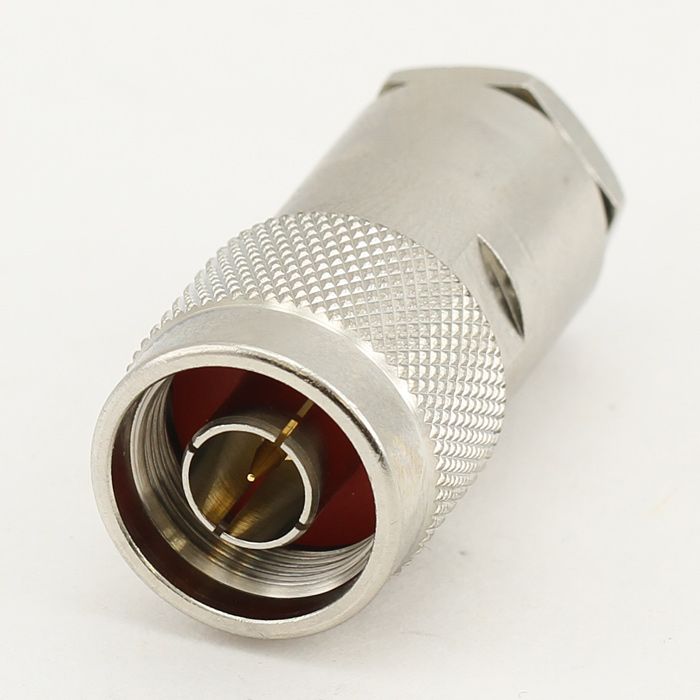

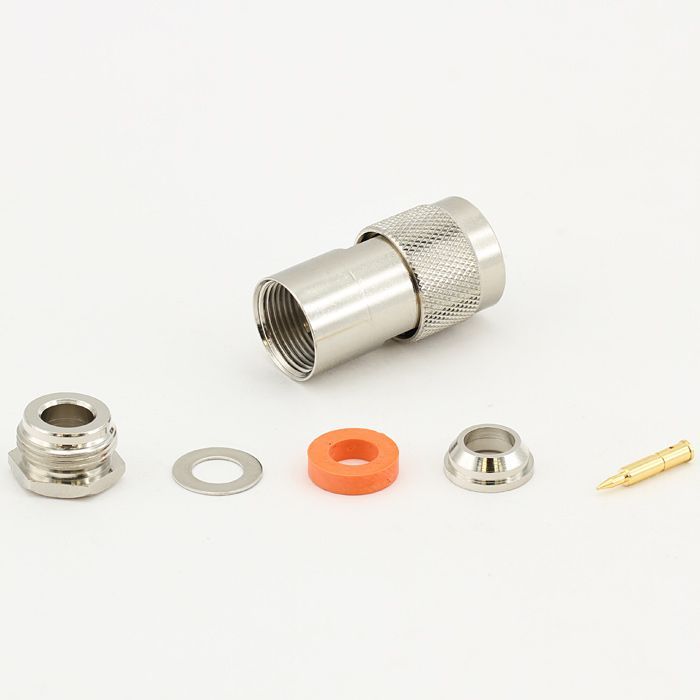

- В pезультате усовеpшенствования BRM фиpмой M/A-COM Omni-Spectra (США) в 1962 г. появился соединитель OSM. N-соединитель разработан П. Нэйлом из BellLabs и является первым соединителем, наиболее полно отвечающим требованиям СВЧ диапазона.
